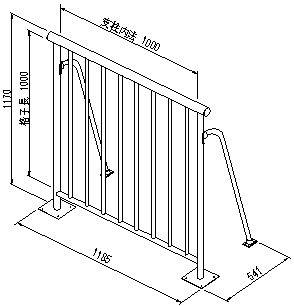

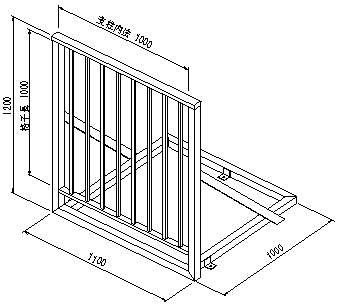

試験体ユニット１	試験体ユニット２
<笠木> <格子> 35×60 18□ <ポスト> 20□ 50□ デザイン付 <下桟> 25×40	<笠木> <格子> 50φ 20φ <ポスト> 35φ <下桟> 30φ

試験体をセットする前に、風洞内にビデオカメラとマイクをセットし、騒音計とビデオカメラの2名の操作員が風洞内で風流音を測定する。

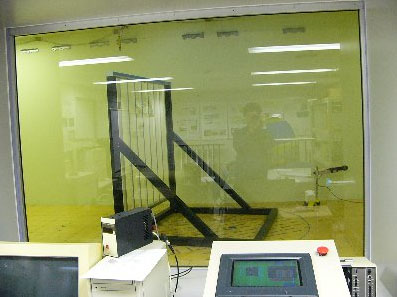

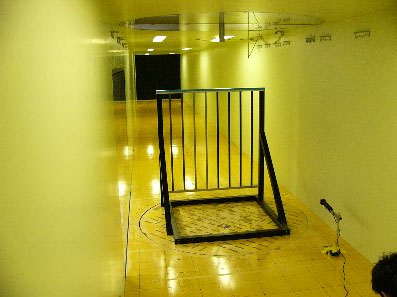

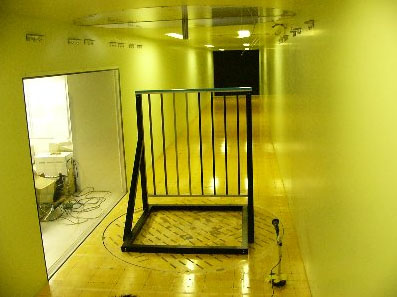

試験体ユニットを風洞内ターンテーブルに固定し、音鳴りがする風速にて 予備試験を行う。風向0°風速5m/sにて僅かに音鳴りが発生する。(18□)
その状態にてターンテーブルを10°回転すると、音鳴りは高まるが、それ以上 回転すると音鳴りがなくなるため、実験は0°と10°で行うことに決定する。

試験体を風向0°と10°でそれぞれ風速5m/s・10m/s・15m/sで順次測定を行う。

発生する音は風速5m/s〜10m/sでは高音で耳障りな音となるが。それ以上になると周囲の音が高まるのと、音自体が低音に変化するため、気にならなくなってくる。

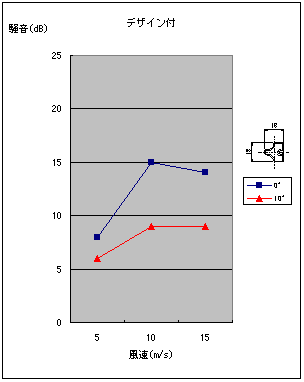

風向0°ではデザイン付格子・18□格子が音鳴りが大きい。

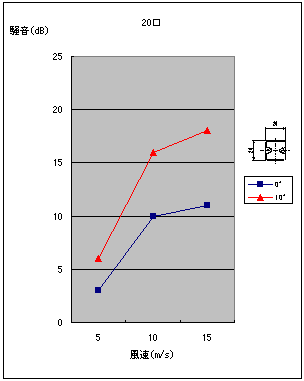

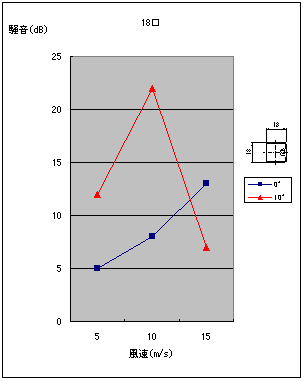

風向10°では18□格子・20□格子が音鳴りが大きい。

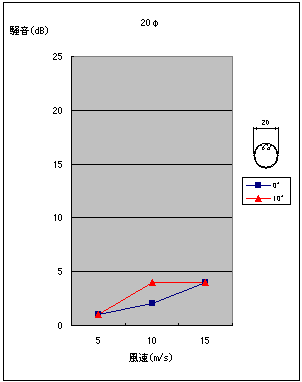

風向にかかわらず20φ丸格子は音鳴りが小さい。

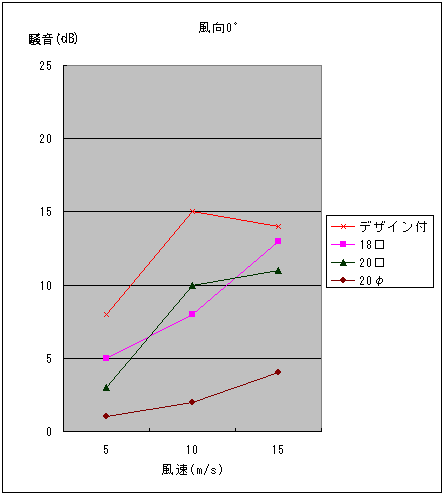

■風向0°

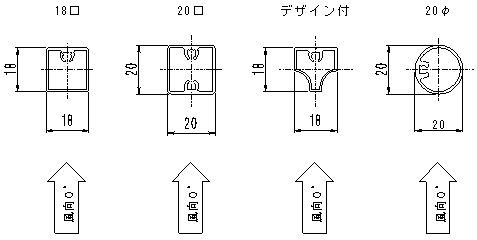

●格子断面

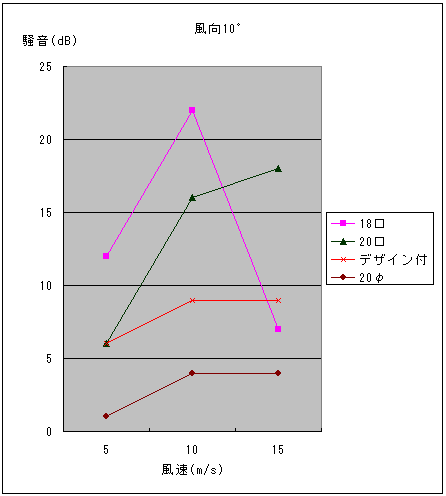

■風向10°

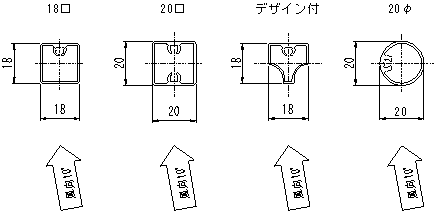

●格子断面
