超高強度躯体埋め込み型手摺水平強度試験データ
（特許申請中）

試験実施年月日：2006/6/16
試験場所：トライエンジニアリング（株）竹尾強度試験場


■試験概要

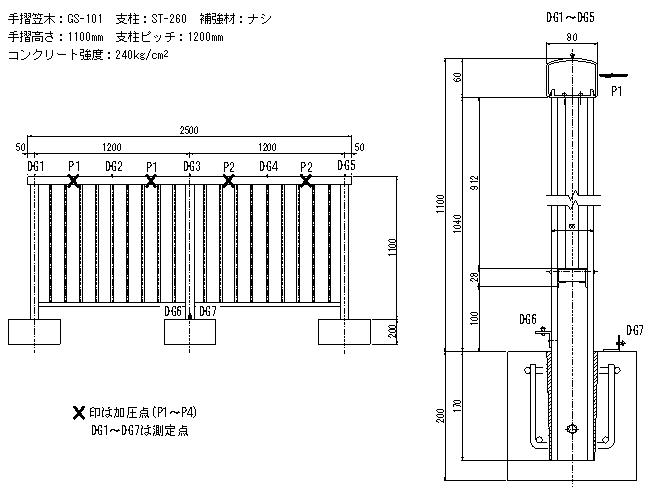

■試験概要 手摺笠木：GS-101　支柱：ST-260　補強材：ナシ 手摺高さ：1100mm　支柱ピッチ：1200mm コンクリート強度：240kg/cm2

■試験データグラフ

試験データグラフ DG3たわみ

●結果：最大荷重約4910N/m(501kgf/m）以上を達成の為、試験を終了。
　 試験終了後の残留たわみ4.2mm。
　 使用コンクリートのヒビ・ワレなし。

■試験状況　試験を動画でチェック

無負荷
無負荷		 11kgf/m
11kg/m		 32kgf/m
32kg/m		 75kgf/m
75kg/m
　 　 　 　
101kgf/m
101kg/m		 125kgf/m
125kg/m		 150kgf/m
150kg/m		 175kgf/m
175kg/m
　 　 　 　
200kgf/m
200kg/m		 225kgf/m
225kg/m		 251kgf/m
251kg/m		 276kgf/m
276kg/m
　 　 　 　
301kgf/m
301kg/m		 325kgf/m
325kg/m		 351kgf/m
351kg/m		 375kgf/m
375kg/m
　 　 　 　
400kgf/m
400kg/m		 425kgf/m
425kg/m		 450kgf/m
450kg/m		 475kgf/m
475kg/m
　 　 　 　
501kgf/m
501kg/m		 除荷(残留たわみ4.2mm)
