笠木積雪耐荷重試験データ

試験実施年月日
2003.6.13〜2003.7.4まで
試験場所
トライエンジニアリング（株）竹尾強度試験場

試験概要
　　試験体笠木幅 325mm　厚み 2.2mm　長さ 2000mm　ブラケットピッチ 760mm

　　トライコーピングＰタイプ　　積載荷重　449kg （ブラケットピッチは 6個／4m　積雪は 3m　を想定）


総荷重：449kg

　
実測結果
無負荷 載荷直後 載荷1週 載荷2週 載荷3週 除荷直後
測定日 6月13日 6月13日 6月20日 6月26日 7月4日 7月4日
測定位置 Ａ 21 18.5 18.5 18.5 18.5 21
Ｂ 21.5 20 20 20 20 21.5
たわみ　Ａ 0 2.5 2.5 2.5 2.5 0
たわみ　Ｂ 0 1.5 1.5 1.5 1.5 0
たわみ　平均 0 2 2 2 2 0

設置床面はコンクリートのため、若干の凹凸あり

●結果：除荷によりたわみは完全に復帰し、ブラケットの跡などの外観上のキズ等は皆無であった。

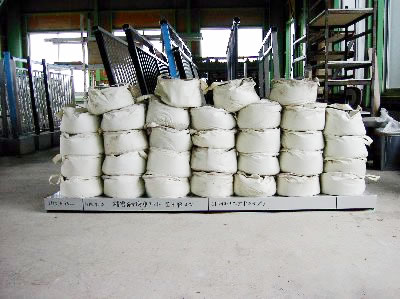

載荷状態
写真１
　 　

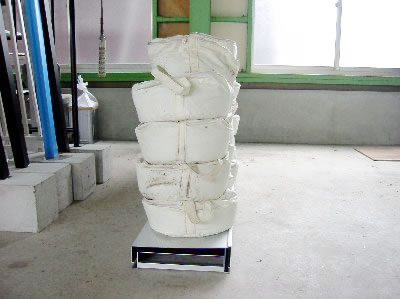

載荷状態
写真２
　 　

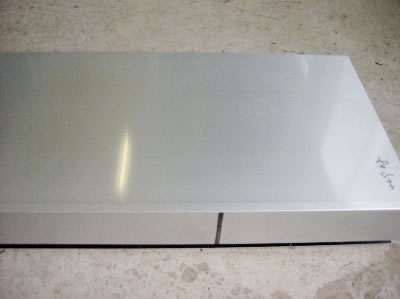

除荷直後
写真１
　 　

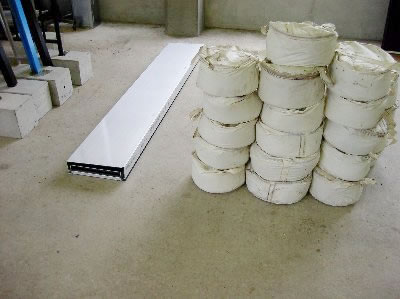

除荷直後
写真２
　 　
除荷直後
写真３

●追記：笠木幅・積雪量等の条件が異なる場合の耐荷重試験も随時実施致しますので遠慮なくお申し付け下さい。
