【各試験共通事項】
※試験はBL認定性能試験等に準じた試験方法で実施。
  手摺に75kgf/mの水平荷重を5回繰返し加えた後、25kgピッチで連続的に荷重を加えていく。
※BL認定性能試験の支柱たわみ判定基準は
  30kgf/m時のたわみが、h/50以下であること。(h=1100の場合、22mm以下)

【基準強度】
※手摺水平強度の『基準強度』は、その基準強度時の
  たわみが100mm以内を基準強度と表示しており、除荷するとほぼ復元する強度。
※基準強度はm表示です。W-2400の場合の試験体
  全体での加圧は2.4倍となります。
※基準強度はメーカー自主基準安全強度です。

【実用MAXの条件】
※コンクリートのヒビ・ワレのないこと。
※製品が破損・破壊されてないこと。
※実用上の最大強度であること。
※実用MAXはメーカー自主基準最大強度です。

試験方法 財団法人 ベターリビング 独立行政法人 都市再生機構の試験方法に基づいています。

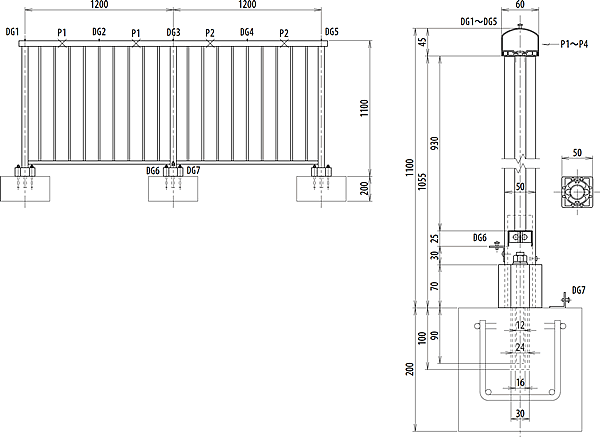

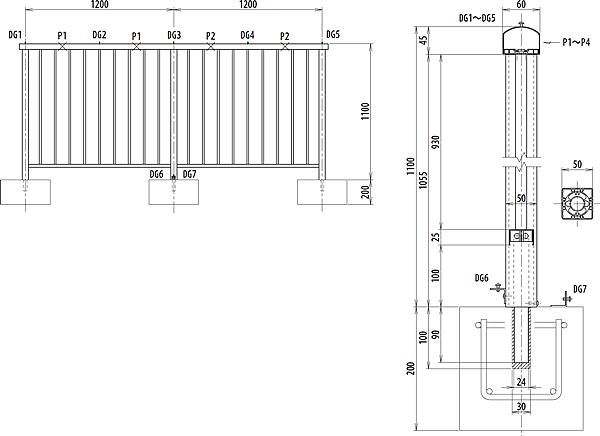

■手摺水平基準強度『100kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX140kgf/m)

試験実施年月日/2006.9.1
試験場所/トライエンジニアリング(株)竹尾強度試験場

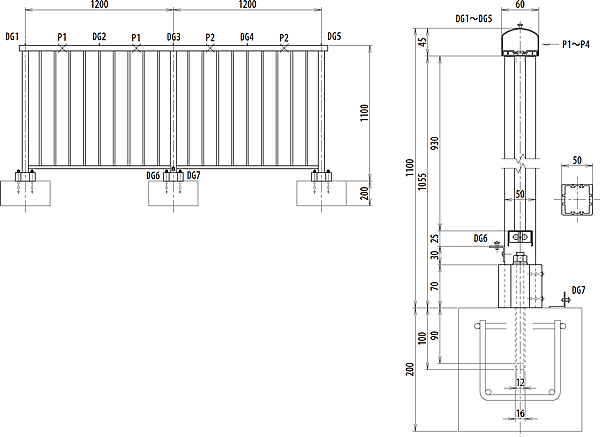

試験概要/手摺笠木:IS-102 支柱:ST-230
     補強材:ST-230H-24 SA-24
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
補 強 材/オールアルミ
ボ ル ト/ステンレス

無負荷 10kgf/m 30kgf/m時のたわみ(20mm)
無負荷 10kgf/m 30kgf/m時のたわみ
(20mm)
75kgf/m(5回繰返し) 100kgf/m時のたわみ(94.7mm)<100kgf/mを基準強度とする> 100kgf/mで除荷すると復元率83.8%
75kgf/m
(5回繰返し)
100kgf/m時のたわみ
(94.7mm)
<100kgf/mを基準強度とする>
100kgf/mで除荷すると
復元率83.8%
125kgf/m 実用MAX 140kgf/m コンクリート ヒビ・ワレなし
125kgf/m 実用MAX 140kgf/m
コンクリート ヒビ・ワレなし

Page Top

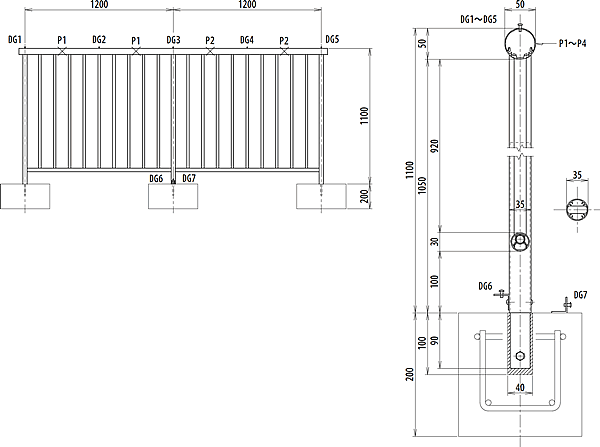

■手摺水平基準強度『125kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX170kgf/m)

試験実施年月日/2006.10.12
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:ST-501 支柱:ST-323
     補強材:SB-43
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
補 強 材/スチールメッキ付
ボ ル ト/ステンレス

無負荷 10kgf/m 30kgf/m時のたわみ(22.4mm)
無負荷 10kgf/m 30kgf/m時のたわみ
(22.4mm)
75kgf/m(5回繰返し) 100kgf/m 125kgf/m時のたわみ (99.8mm) <125kgf/mを基準強度とする>
75kgf/m
(5回繰返し)
100kgf/m 125kgf/m時のたわみ
(99.8mm)
<125kgf/mを基準強度とする>
125kgf/mで除荷すると 復元率94.6% 150kgf/m 実用MAX 170kgf/m コンクリート ヒビ・ワレなし
125kgf/mで除荷すると
復元率94.6%
150kgf/m 実用MAX 170kgf/m
コンクリート ヒビ・ワレなし
Page Top

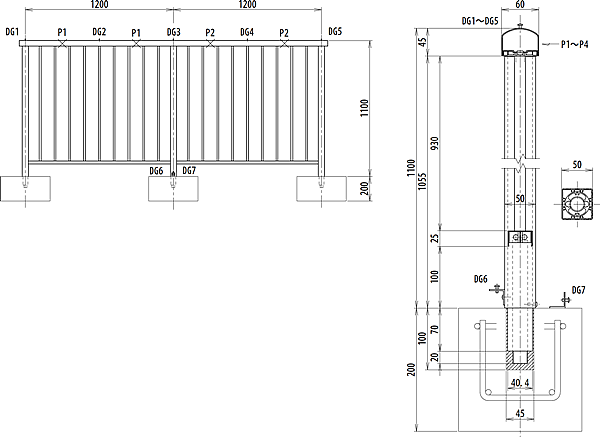

■手摺水平基準強度『125kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX175kgf/m)

試験実施年月日/2006.10.27
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:IS-102 支柱:ST-230
     補強材:ST-230H-24 SA-24
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
補 強 材/オールアルミ
ボ ル ト/ステンレス

無負荷 10kgf/m 30kgf/m時のたわみ(18.4mm)
無負荷 10kgf/m 30kgf/m時のたわみ
(18.4mm)
75kgf/m(5回繰返し) 100kgf/m 125kgf/m時のたわみ (83.4mm) <125kgf/mを基準強度とする>
75kgf/m
(5回繰返し)
100kgf/m 125kgf/m時のたわみ
(83.4mm)
<125kgf/mを基準強度とする>
125kgf/mで除荷すると 復元率95.2% 150kgf/m 実用MAX 175kgf/m コンクリート ヒビ・ワレなし
125kgf/mで除荷すると
復元率95.2%
150kgf/m 実用MAX 175kgf/m
コンクリート ヒビ・ワレなし
Page Top

■手摺水平基準強度『150kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX175kgf/m)

試験実施年月日/2006.9.8
試験場所/トライエンジニアリング(株)竹尾強度試験場

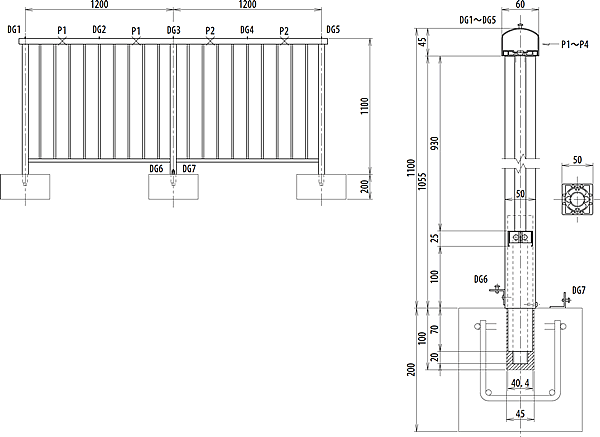

試験概要/手摺笠木:IS-102 支柱:ST-240
     補強材:ST-230H-24 SA-24
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
補 強 材/オールアルミ
ボ ル ト/ステンレス

無負荷 10kgf/m 30kgf/m時のたわみ(19.9mm)
無負荷 10kgf/m 30kgf/m時のたわみ
(19.9mm)
75kgf/m(5回繰返し) 100kgf/m 125kgf/m
75kgf/m
(5回繰返し)
100kgf/m 125kgf/m
150kgf/m時のたわみ (96.9mm) <150kgf/mを基準強度とする> 150kgf/mで除荷すると 復元率82% 実用MAX 175kgf/m コンクリート ヒビ・ワレなし
150kgf/m時のたわみ
(96.9mm)
<150kgf/mを基準強度とする>
150kgf/mで除荷すると
復元率82%
実用MAX 175kgf/m
コンクリート ヒビ・ワレなし
Page Top

■手摺水平基準強度『150kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX225kgf/m)

試験実施年月日/2006.9.15
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:IS-102 支柱:ST-240
     補強材:なし
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
ボ ル ト/ステンレス

無負荷 10kgf/m 30kgf/m時のたわみ(14.5mm)
無負荷 10kgf/m 30kgf/m時のたわみ
(14.5mm)
75kgf/m(5回繰返し) 100kgf/m 125kgf/m
75kgf/m
(5回繰返し)
100kgf/m 125kgf/m
150kgf/m時のたわみ (72.7mm) <150kgf/mを基準強度とする> 150kgf/mで除荷すると 復元率93.1% 175kgf/m
150kgf/m時のたわみ
(72.7mm)
<150kgf/mを基準強度とする>
150kgf/mで除荷すると
復元率93.1%
175kgf/m
200kgf/m 実用MAX 225kgf/m コンクリート ヒビ・ワレなし
200kgf/m 実用MAX 225kgf/m
コンクリート ヒビ・ワレなし

Page Top

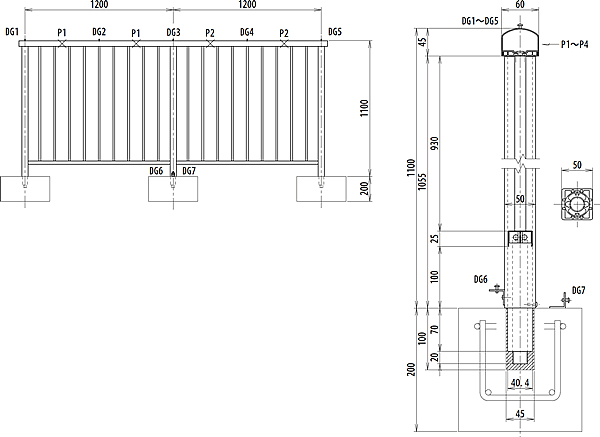

■手摺水平基準強度『175kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX225kgf/m)

試験実施年月日/2006.11.2
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:IS-102 支柱:ST-240
     補強材:ST-230H-24 SA-24
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
補 強 材/オールアルミ
ボ ル ト/ステンレス

無負荷 10kgf/m 30kgf/m時のたわみ(12.7mm)
無負荷 10kgf/m 30kgf/m時のたわみ
(12.7mm)
75kgf/m(5回繰返し) 100kgf/m 125kgf/m
75kgf/m
(5回繰返し)
100kgf/m 125kgf/m
150kgf/m 175kgf/m時のたわみ (87.9mm) <175kgf/mを基準強度とする> 175kgf/mで除荷すると 復元率87.3%
150kgf/m 175kgf/m時のたわみ
(87.9mm)
<175kgf/mを基準強度とする>
175kgf/mで除荷すると
復元率87.3%
200kgf/m 実用MAX 225kgf/m コンクリート ヒビ・ワレなし
200kgf/m 実用MAX 225kgf/m
コンクリート ヒビ・ワレなし

Page Top

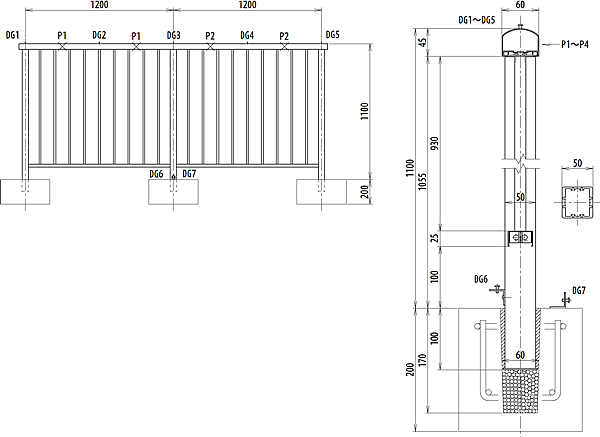

■手摺水平基準強度『190kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX290kgf/m)

試験実施年月日/2006.10.20
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:IS-102 支柱:ST-240
     補強材:なし
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
ボ ル ト/ステンレス

無負荷 30kgf/m時のたわみ (10.4mm) 75kgf/m (5回繰返し)
無負荷 30kgf/m時のたわみ
(10.4mm)
75kgf/m
(5回繰返し)
100kgf/m 150kgf/m 190kgf/m時のたわみ (72mm) <190kgf/mを基準強度とする>
100kgf/m 150kgf/m 190kgf/m時のたわみ
(72mm)
<190kgf/mを基準強度とする>
190kgf/mで除荷すると 復元率94.4% 225kgf/m 250kgf/m
190kgf/mで除荷すると
復元率94.4%
225kgf/m 250kgf/m
275kgf/m 実用MAX 290kgf/m コンクリート ヒビ・ワレなし
275kgf/m 実用MAX 290kgf/m
コンクリート ヒビ・ワレなし

Page Top

■手摺水平基準強度『200kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX350kgf/m)

試験実施年月日/2006.9.15
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:IS-102 支柱:ST-240
     補強材:ST-230H-24 SA-24
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
補 強 材/オールアルミ
ボ ル ト/ステンレス

無負荷 30kgf/m時のたわみ (9.2mm) 75kgf/m (5回繰返し)
無負荷 30kgf/m時のたわみ
(9.2mm)
75kgf/m
(5回繰返し)
100kgf/m 150kgf/m 200kgf/m時のたわみ (80.6mm) <200kgf/mを基準強度とする>
100kgf/m 150kgf/m 200kgf/m時のたわみ
(80.6mm)
<200kgf/mを基準強度とする>
200kgf/mで除荷すると 復元率91.5% 225kgf/m 250kgf/m
200kgf/mで除荷すると
復元率91.5%
225kgf/m 250kgf/m
275kgf/m 実用MAX 350kgf/m コンクリート ヒビ・ワレなし
275kgf/m 実用MAX 350kgf/m
コンクリート ヒビ・ワレなし

Page Top

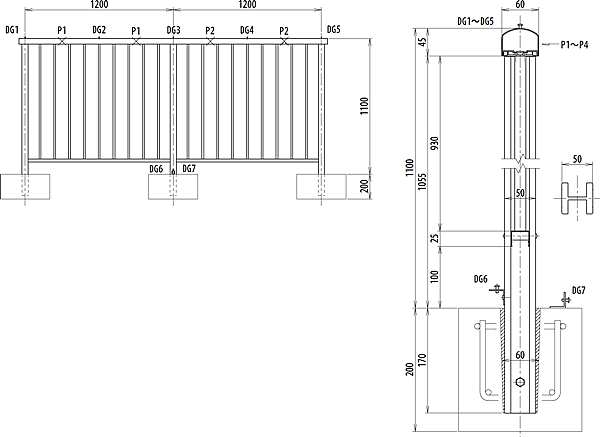

■手摺水平基準強度『350kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX500kgf/m)

試験実施年月日/2006.8.25
試験場所/トライエンジニアリング(株)竹尾強度試験場
試験概要/手摺笠木:IS-102 支柱:ST-250
     補強材:なし
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
ボ ル ト/ステンレス

無負荷 30kgf/m時のたわみ (8mm) 75kgf/m (5回繰返し)
無負荷 30kgf/m時のたわみ
(8mm)
75kgf/m
(5回繰返し)
100kgf/m 150kgf/m 200kgf/m
100kgf/m 150kgf/m 200kgf/m
250kgf/m 300kgf/m 350kgf/m時のたわみ (98.7mm) <350kgf/mを基準強度とする>
250kgf/m 300kgf/m 350kgf/m時のたわみ
(98.7mm)
<350kgf/mを基準強度とする>
350kgf/mで除荷すると<br>復元率92.9% 400kgf/m 450kgf/m
350kgf/mで除荷すると
復元率92.9%
400kgf/m 450kgf/m
実用MAX 500kgf/m コンクリート ヒビ・ワレなし
実用MAX 500kgf/m
コンクリート ヒビ・ワレなし

Page Top

■手摺水平基準強度『501kgf/m』以上対応製品荷重試験データ

(結果75kgf/m〜実用MAX501kgf/m以上)

試験実施年月日/2006.6.16
試験場所/トライエンジニアリング(株)竹尾強度試験場

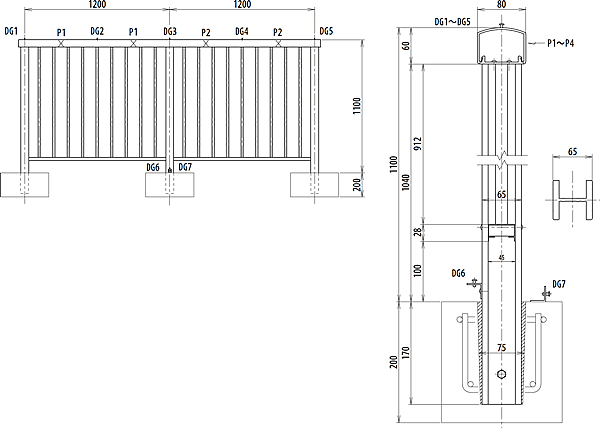

試験概要/手摺笠木:GS-101 支柱:ST-260
     補強材:なし
     手摺高さ:1100mm 支柱ピッチ:1200mm
     コンクリート強度:240kg/cm2

[製品仕様]
本  体/オールアルミ
ボ ル ト/ステンレス

無負荷 30kgf/m時のたわみ (4.1mm) 75kgf/m (5回繰返し)
無負荷 30kgf/m時のたわみ
(4.1mm)
75kgf/m
(5回繰返し)
100kgf/m 150kgf/m 200kgf/m
100kgf/m 150kgf/m 200kgf/m
250kgf/m 300kgf/m 350kgf/m
250kgf/m 300kgf/m 350kgf/m
400kgf/m 450kgf/m 501kgf/m時のたわみ (80.2mm) <501kgf/mを基準強度とする>
400kgf/m 450kgf/m 501kgf/m時のたわみ
(80.2mm)
<501kgf/mを基準強度とする>
501kgf/mで除荷すると 復元率95.8% 試験体全体での加圧が
1200kgf以上の為、
計測不能
501kgf/mで除荷すると
復元率95.8%
実用MAX 501kgf/m以上
コンクリート ヒビ・ワレなし
