ブラケット固定用ナイロンプラグ引き抜き強度 取付ブラケットレベル調整ネジ
取付ブラケットレベル調整ネジ 強度試験データ

試験実施年月日
2003/3/1～2003/4/2
試験場所
トライエンジニアリング（株）竹尾性能試験場

試験概要
　　試験体１：ＰＯＭ（ポリアセタール）
　　試験体２：ＰＣ（ポリカーボネート）
　　試験体３：スチール
　　補強材：SS-135

試験結果
試験体 材質 耐荷重試験データ 耐荷重平均値 1本あたり耐荷重
Ａ ＰＯＭ 2200N 2102N(214.5kgf）　　　 1051N(107.2kgf)　　　
Ｂ ＰＯＭ 1500N
Ｃ ＰＯＭ 2400N
Ｄ ＰＯＭ 2307N
Ｅ ＰＣ 4237N 4196N(428.2kgf）　　 2098N(214.1kgf)　　
Ｆ ＰＣ 4334N
Ｇ ＰＣ 4017N
Ｈ スチール 10000N 10000N(1020kgf) 5000N(510kgf)

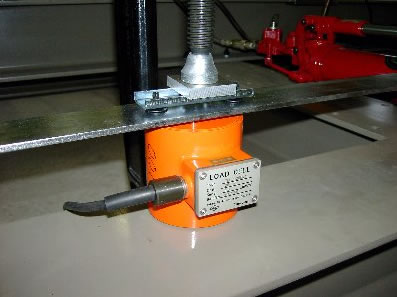

加圧試験状況

●レベル調整ネジの仕様

レベル調整ネジの仕様は耐風圧強度により設定してあり、風圧受圧面積の差による
ブラケット取付ビスの必要引き抜き荷重にあわせて3段階に分けて仕様を変えてあります。
　
笠木幅 必要引き抜き荷重※1 調整ネジ材質
W135～W200 560N～840N以上 ＰＯＭ（黒）
W225～W275 940N～1150N以上 ＰＣ(黄）
W300～ 2500N(1250N×2）～※2 スチール(メッキ）
　
※1 地上31m　基準風速35m/s　地表面粗度区分Ⅱを想定(安全率5）
※2 W300以上は取付ビスがブラケット1個あたり4本となり荷重が倍となる
注意） ブラケット取付の際に樹脂製調整ネジが破損したり、ブラケットが変形した
場合は、取付ネジの締付けすぎです。特に強度が必要な場合はオプションの
スチール調整ネジ又は、調整板を使用しての取付をおすすめします。

ブラケット固定用ナイロンプラグ引き抜き強度 取付ブラケットレベル調整ネジ
ブラケット固定用ナイロンプラグ引き抜き強度 試験データ

試験実施年月日
2003/5/8～2003/5/9
試験場所
トライエンジニアリング（株）竹尾性能試験場

試験概要
　　試験体ナイロンプラグ：8×40
　　下穴：8×50
　　ビス：5.2×60
　　母材：コンクリート(強度250kgf/cm2以上）
試験結果
試験体 耐荷重試験データ 耐荷重平均値
1回目 3108N 3259N(332.6kgf)
2回目 3093N
3回目 3199N
4回目 3636N

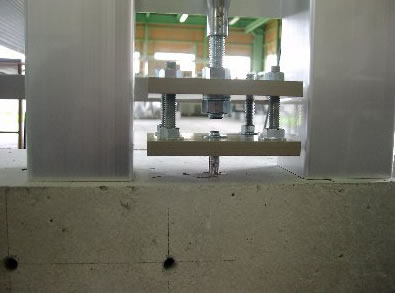

引き抜き試験状況
引き抜き途中
　 　
引き抜き完了
　 　

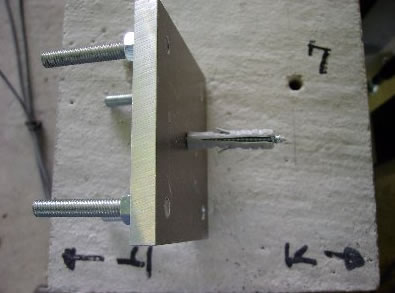

試験後の試験体
（最下段は新品）

●追記：仕様が異なる場合の荷重試験も随時実施致しますので遠慮なくお申し付け下さい。
