マジキール風圧耐荷重試験データ

試験実施年月日
2008.4.10
試験場所
トライエンジニアリング（株）竹尾性能試験場

試験概要
　　マジキール種類：スタンダード　　寸法：W1500×H1800

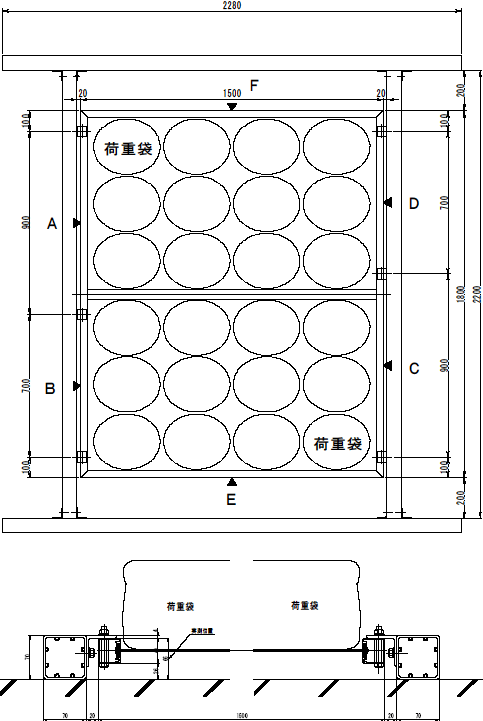

　　支持方式：6点支持　　ボード：ケイカル板　5mm


試験結果
  測定位置 無負荷 180kg 356kg 除荷
実測値

（mm）		 Ａ 74 70.5 68.5 72.7
Ｂ 72.2 70 68.9 71.6
Ｃ 66.5 65.4 64.7 66.3
Ｄ 68.6 68 67.6 68
Ｅ 65.3 61.7 55.9 64.6
Ｆ 73.6 70 64.1 73.1
変位

（mm）		 Ａ 0 3.5 5.5 1.3
Ｂ 0 2.2 3.3 0.6
Ｃ 0 1.1 1.8 0.2
Ｄ 0 0.6 1 0.6
Ｅ 0 3.6 9.4 0.7
Ｆ 0 3.6 9.5 0.5
平均（mm) 0 2.4 5.1 0.7

設置床面はコンクリートのため多少の凹凸あり

●結果：最大荷重440kgまで異常無し。453kg載荷にてボードに割れが発生。
　　　　除荷後、フレームのたわみはほぼ試験前の状態に復帰する。
　　　　風圧換算≒163kgf/m2


無負荷   載荷180kg
無負荷   載荷180kg

載荷356kg   載荷453kg
載荷356kg   載荷453kg

除荷   除荷
除荷   除荷

マジキール風圧耐荷重試験データ

試験実施年月日
2008.4.16
試験場所
トライエンジニアリング（株）竹尾性能試験場

試験概要
　　マジキール種類：スタンダード　　寸法：W1500×H1800

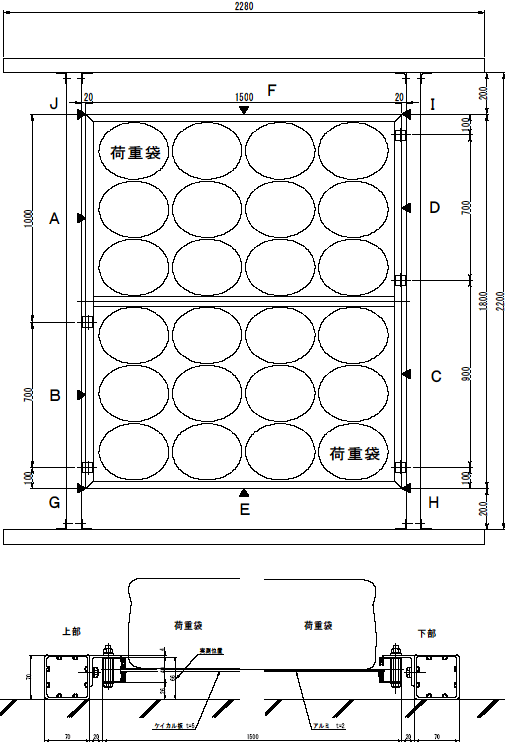

　　支持方式：5点支持　　ボード：ケイカル板　5mm（上部のみ）


試験結果
  測定位置 無負荷 180kg 除荷
実測値

（mm）		 Ａ 260 244 188
Ｂ 265 269 261
Ｃ 274 273 273
Ｄ 274 273 273
Ｅ 274 270 275
Ｆ 259 238 187
G 267 267 268
H 268 268 269
I 268 268 268
J 253 217 112
変位

（mm）		 Ａ 0 16 72
Ｂ 0 -4 4
Ｃ 0 1 1
Ｄ 0 1 1
Ｅ 0 4 -1
Ｆ 0 21 72
G 0 0 -1
H 0 0 -1
I 0 0 0
J 0 36 141
平均（mm) 0 7.5 28.8

設置床面はコンクリートのため多少の凹凸あり

●結果：最大荷重343.5kgまで異常無し。358kg載荷にてフレームが変形してボードに割れが発生。
　　　　風圧換算≒127.2kgf/m2


無負荷   載荷180kg
無負荷   載荷180kg

載荷358kg   除荷
載荷358kg   除荷
