試験実施年月日：2004.5.7
試験場所：トライエンジニアリング（株）竹尾性能試験場

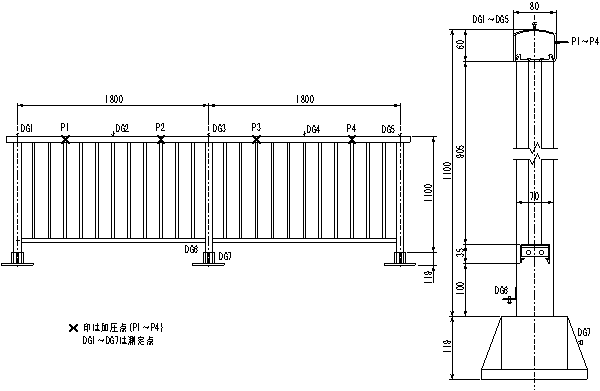

試験概要：手摺笠木：BLS-5650　支柱：BLS-2435　補強材：BLS-2.3
　　　　　手摺高さ：1100mm　支柱ピッチ：1800mm

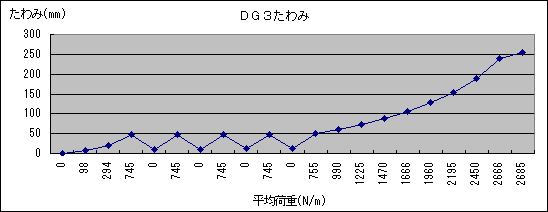

試験データグラフ

●結果：最大荷重約2685N/m(274kgf/m)

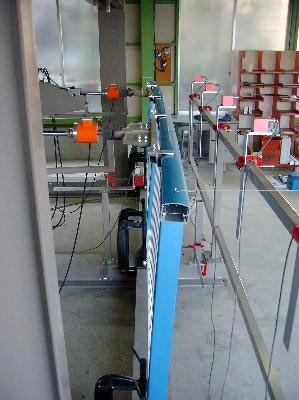

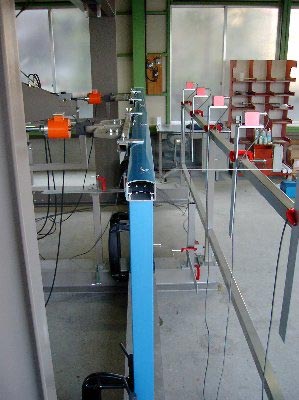

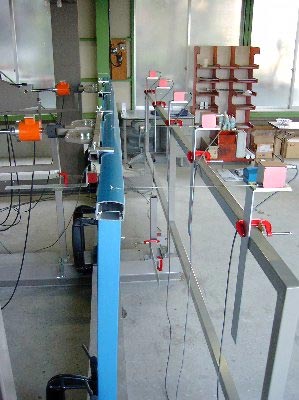

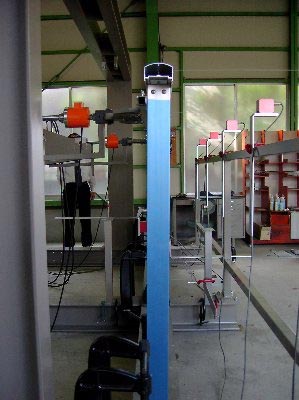

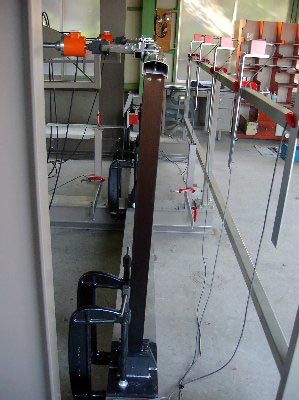

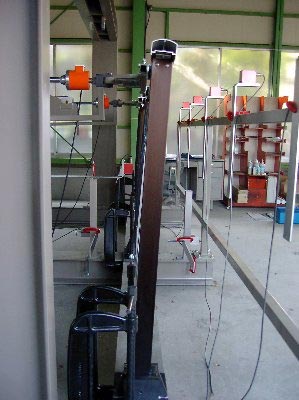

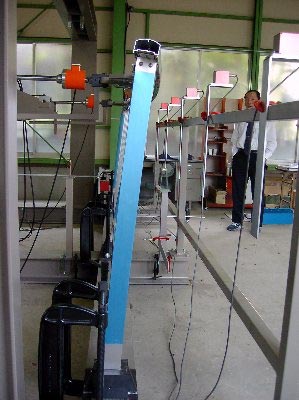

試験状況

745N/m加圧時

　
1960N/m加圧時

1470N/m加圧時

　
2666N/m加圧時

試験実施年月日：2004.5.8
試験場所：トライエンジニアリング（株）竹尾性能試験場
試験概要：手摺笠木：BLS-5650　支柱：BLS-2435　補強材：BLS-3.2
　　　　　手摺高さ：1100mm　支柱ピッチ：1800mm

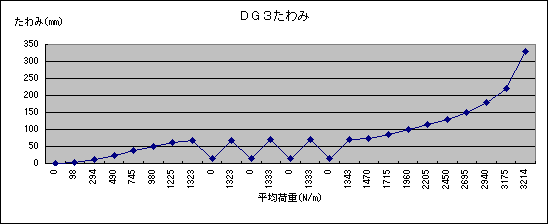

試験データグラフ

●結果：最大荷重約3214N/m(328kgf/m）

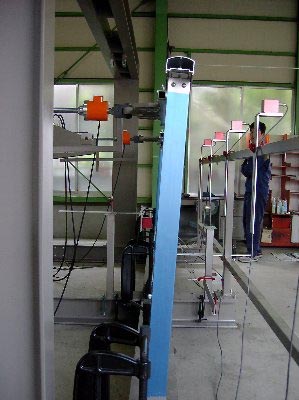

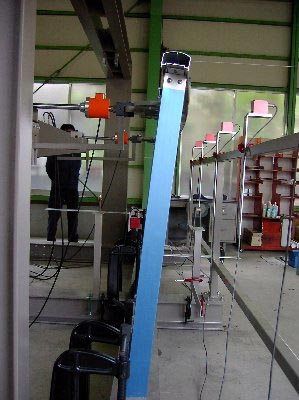

試験状況

745N/m加圧時

　
2940N/m加圧時

1960N/m加圧時

　
3175N/m加圧時

試験実施年月日：2004.3.24
試験場所：トライエンジニアリング（株）竹尾性能試験場
試験概要：手摺笠木：GS-101　支柱：GS-7070　補強材：なし
　　　　　手摺高さ：1100mm　支柱ピッチ：1800mm

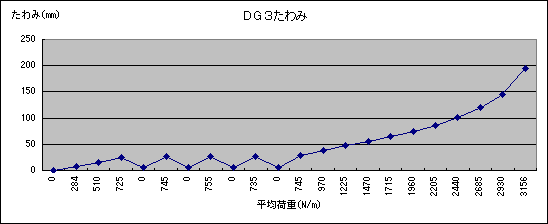

試験データグラフ

●結果：最大荷重約3156N/m(322kgf/m）

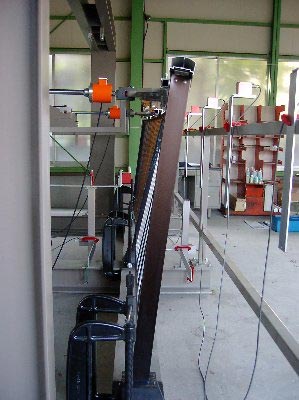

試験状況

735N/m加圧時

　
2440N/m加圧時

1960N/m加圧時

　
3156N/m加圧時
